انواع یاتاقان ucp + سایز مدل‌ها مشخصات فنی یاتاقان ucp

یاتاقان چیست؟

یاتاقان پایه‌ای است که برای پشتیبانی از یک محور چرخان با کمک بلبرینگ‌های سازگار و لوازم جانبی مختلف استفاده می‌شود. این مجموعه شامل یک پوسته نصب است که یک بلبرینگ را در خود جای می دهد. پوسته روی پایه نصب می شود و شفتی وارد می شود که به قسمت داخلی بلبرینگ / شفت اجازه می دهد بچرخد. داخل بلبرینگ معمولاً 0.001 اینچ (0.025 میلی متر) بزرگتر از شفت است تا از تناسب محکم اطمینان حاصل شود. مواد پوسته در یاتاقان معمولاً از چدن یا فولاد ریخته‌گری ساخته می‌شود که همین مورد باعث افزایش قیمت انواع یاتاقان صنعتی میشود.

انواع یاتاقان ها صنعتی

یاتاقان های پلامر (استاندارد)

این رایج ترین نوع یاتاقان ها می باشد. صفحه پایه نصب عمود بر شفت و سوراخ های پیچ موازی با شفت است. آنها را می توان در سطوح عمودی، افقی و شیب دار استفاده کرد. این یاتاقان ها از یک پوسته و یک یاتاقان درج ساخته می شوند که معمولاً خود تنظیم هستند. انواع استاندارد دارای دو سوراخ نصب و انواع سنگین دارای چهار سوراخ نصب هستند.

یاتاقان های فلنج دار

این واحدها معمولاً بر روی سطوح عمودی نصب می شوند که شفت با زاویه قائم از چارچوب دستگاه عبور می کند. یک یاتاقان فلنج دار و پایلوت برای نصب و پشتیبانی بهتر در دسترس است. کارتریج‌های استوانه‌ای در جایی که محور شفت عمود بر محفظه‌های ماشین‌کاری شده است، پشتیبانی می‌کنند.

یاتاقان ها یونیت بلبرینگی دارای ساختار داخلی مشابه با بلبرینگ های شیار عمیق تک ردیفی هستند و می توانند بار شعاعی قابل توجه و همچنین بار محوری زیادی را در هر دو جهت تحمل کنند. عناصر غلتان فولادی سخت شده درجه بالایی از "گردی" را از خود نشان می دهند و مسیر غلتش بسیار صیقلی هستند تا مسیری نرم با طیف وسیعی از سرعت ها را در خود جای دهند.

این یاتاقان ها به دلیل شکل کروی قطر خارجی بلبرینگ و شکل مقعر قطر داخلی پوسته که در آن قرار می‌گیرد، توانایی خاصی برای خود تنظیم شدن در داخل پوسته دارند. پوسته ها عمدتاً از چدن خاکستری و فولاد ساخته شده اند. چدن خاکستری به دلیل ویژگی های بهینه جذب ارتعاش، استحکام بالا و اتلاف حرارت عالی، محبوب ترین انتخاب برای یاتاقان های یونیت بلبرینگ شده است.

یاتاقان UCP را بشناسید

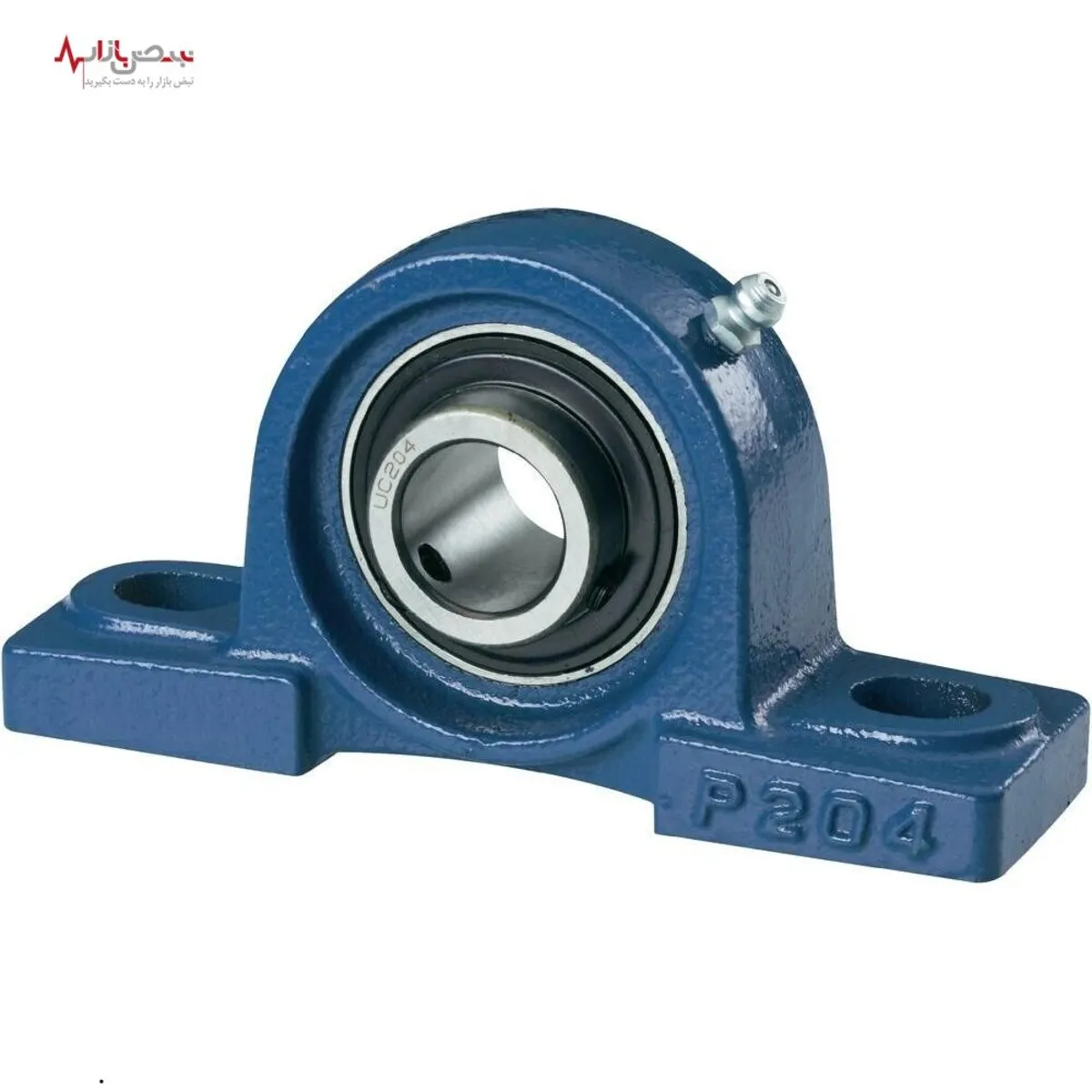

یاتاقان UCP از آن دسته یاتاقان ها می باشد که در صنعت به شدت کاربرد دارد.  یاتاقان UCP از یک بلبرینگ شیار عمیق با قطر خارجی کروی در یک پوسته چدنی 2 پیچی تشکیل شده است. یاتاقان معمولاً با استفاده از دو پیچ تنظیم شده در قسمت پایه به شفت ثابت می شود که به همین علت به این یاتاقان ها، یاتاقان ایستاده نیز می گویند.

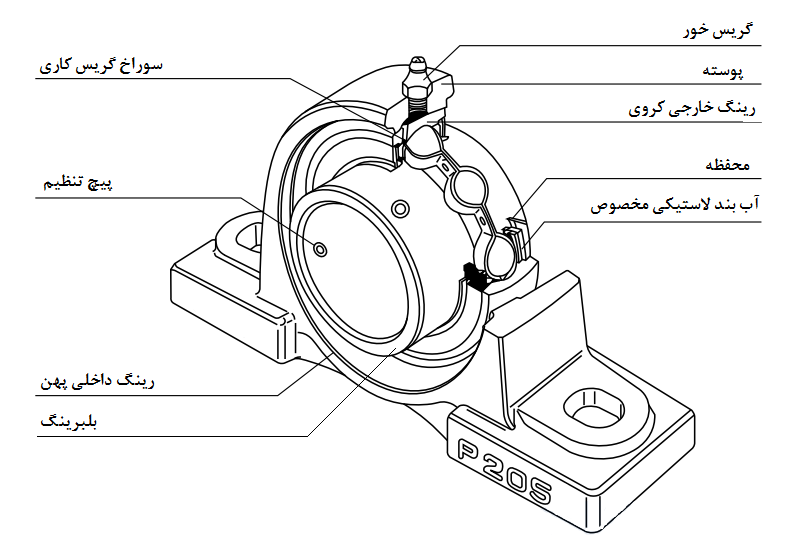

اجزا یاتاقان های UCP را در تصویر زیر مشاهده می کنید:

بخش های اصلی یاتاقان ucp

یاتاقان UCP صنعتی به طور کلی از دو بخش تشکیل شده است که این دو بخش شامل می باشد:

• پوسته یاتاقان
• بلبرینگ داخل پوسته بلبرینگی) که داخل این یاتاقان قرار میگیرد از نوع بلبرینگ های UC می باشد و پوسته یاتاقان کد P دارد که به طور کلی در یک یاتاقان UCP منظور از UC بلبرینگ یاتاقان و منظور از P پوسته یاتاقان می باشد.(

 به عنوان مثال یک یاتاقان UCP 210 از یک بلبرینگ UC 210 یک پوسته چدنی با کد فنی P 210 تشکیل شده است. یاتاقان های UCP برای تحمل بارهای سنگین در زمان استفاده طولانی مدت مناسب می باشند.

کاربرد تاقان ucp

1. برخی از کاربردهای این یاتاقان ها عبارت اند از :
2. ماشین آلات ساختمانی
3. کاردبردهای کشاورزی
4. سیستم های نوار نقاله
5. سیستم های جا به جایی مواد
6. سیستم های بسته بندی
7. تجهیزات نساجی

انواع یاتاقان  ucp2  و ابعاد

در جدول زیر انواع یاتاقان های UCP 2.. در ابعاد مختلف را مشاهده می کنید:

انواع یاتاقان UCP 3

در جدول زیر انواع یاتاقان های UCP 3.. در ابعاد مختلف را مشاهده می کنید:
